Почистване след обработка (4.2)

Почистване в герметична зона

ПРЕДУПРЕЖДЕНИЕ

Трябва да спазвате всички местни, държавни/провинциални и федерални/национални изисквания, приложими за обезвреждането на остатъци от работния разтвор или неизползвани препарати за растителна защита.
Трябва да спазвате всички местни пътни правила при транспортиране или преместване на селскостопански машини по публични пътища.

ИНФОРМАЦИЯ

Герметичната зона трябва да бъде свързана с активен резервоар за утайка или система за третиране.
Използвайте подходящи контейнери за събиране на остатъци от работния разтвор.

Преди преместване до герметична зона

Трябва да убедите, че помпата е изключена.

Настройте клапаните в режим позиция Cleaning Tank System: 3. Cleaning Mixture Tank (Система за почистване на резервоари: 3. Почистване на резервоара за разтвор).

Идеално налягане: 3 до 5 bar. Максимално налягане: 7 bar. Не превишавайте 7 bar по време на тази операция, тъй като по-високото налягане ще компрометира формата на струята на дюзите за изплакване и резервоарът за работен разтвор може да не бъде изплакнат правилно.

ИНФОРМАЦИЯ

Не използвайте тази 3D илюстрация като референция. Обърнете се към таблицата с режимите на позиции на клапаните.

Пустете помпата в ход и оставете да работи 2 минути.
Спрете помпата.
Настройте клапаните в режим позиция Spraying (Пръскане).
Пустете помпата в ход и оставете да работи 1 минута.
Спрете помпата.
Настройте клапаните в режим позиция Cleaning Sprayer (Почистване на пръскачката).
Включете помпата.

В приложението активирайте режим Flushing (Изплакване) и пръскайте зона без култури в продължение на 2 минути.

Преди да се преместите на място със силна хидравлична изолация, следвайте процедурата Checks before road transport (Проверки преди пътен транспорт).

На място със силна хидравлична изолация

Трябва да убедите, че помпата е изключена.

Изпразнете резервоара за работен разтвор, като го свържете със системата за събиране чрез изпускателния накрайник, намиращ се под резервоара.

Отворете дренажния клапан и източете остатъци от работния разтвор.
Затворете дренажния клапан, когато смесителният резервоар е празен.

Позиционирайте клапаните в режим позиция Cleaning Tank System: 1. Cleaning Mixer (Система за почистване на резервоари: 1. Почистване на миксера).

Отворете лост L1 на смесителя.
Пуснете помпата и циркулирайте 20 литра | 5.2 US gal вода.
Спрете помпата.
Настройте клапаните в режим позиция Cleaning Tank System: 2. Cleaning Agitation System (Система за почистване на резервоари: 2. Почистване на системата за разбъркване).
Пуснете помпата и изплакнете системата за агитация с 10 литра | 2.6 US gal вода на зона.
Спрете помпата.
Настройте клапаните в режим позиция Cleaning Tank System: 3. Cleaning Mixture Tank (Система за почистване на резервоари: 3. Почистване на резервоара за разтвор).
Пуснете помпата и напълнете смесителния резервоар с допълнителни 30 литра | 7.9 US gal вода. Може да се добави препарат за почистване на течния контур. Следвайте препоръчаните от производителя дозировки.
Спрете помпата.
Настройте клапаните в режим позиция Spraying (Пръскане).

В приложението активирайте режим Flushing (Изплакване) и пръскайте, докато помпата не бъде обезвъздушена.

Рестартирайте от точка 8 с 40 литра | 10 US gal вода, след това 30 литра | 8 US gal вода.

Отстранете и почистете смукателния филтър и секционния филтър (Почистване | of filters).

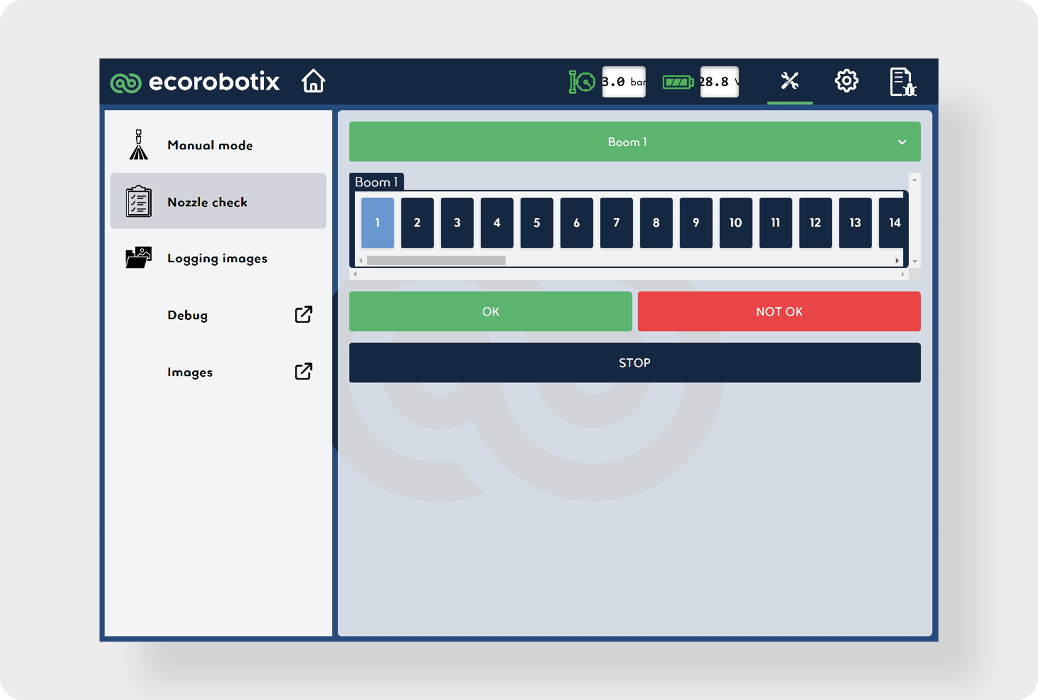

Проверете дюзите (Проверка на дюзите).

Почистване на място

ИНФОРМАЦИЯ

Силно препоръчваме срещу почистването на машината на място. Тази процедура изисква значително количество време и вода. Препоръчва се машината да се почиства в запечатана зона.

Машината се почиства в 4 разреждания със следните обеми вода за промиване:

Изчислете остатъчния обем:
1. Vres = мъртъв обем (12,5 литра | 3,3 US gal) + обем на дъното на резервоара
2. Обем вода за промиване 1 = Vwater_1 = Vres × 5
3. Обем вода за промиване 2 = Vwater_2 = Vres × 4 (+ препарат за почистване)
4. Обем вода за промиване 3 = Vwater_3 = Vres × 3
5. Обем вода за промиване 4 = Vwater_4 = Vres × 3
Трябва да убедите, че помпата е изключена.

Позиционирайте клапаните в режим Почистване на система от резервоари: 1. Режим позиция Cleaning Mixer (Почистване на смесител).

Отворете лост L1 на смесителя.
Стартирайте помпата.
Напълнете смесителния резервоар с 10% от Vwater_1.
Изключете помпата.
Позиционирайте клапаните за почистване на система от резервоари: 2. Режим позиция почистване на система за агитация.
Включете помпата и напълнете резервоара с 10% от Vwater_1, редувайки между зона 1 и зона 2 на системата за агитация.
Изключете помпата.
Поставете клапаните в позиция за почистване на система от резервоари: 3. Позиция на смесителния резервоар в режим на почистване.
Запустете помпата и напълнете смесителния резервоар с оставащото количество Vwater_1.
Изключете помпата.
Установете клапаните в режим позиция Spraying (Пръскане).
Включете помпата.
Оставете я да работи 10 минути.
В приложението активирайте режим Flushing (Изплакване) и пръскайте разредения продукт, докато шофирате със скорост поне 8 км/ч над необработена площ, до момента, в който налягането спадне.
Деактивирайте режим Flushing (Изплакване).
Повторете операции 2 до 16 с Vwater_2, добавяйки детергент.

Следвайте препоръчаните от производителя дозировки.

Повторете операции 2 до 16 с Vwater_3.
Повторете операции 2 до 16 с Vwater_4.
Изключете помпата.

Почистете филтрите (Почистване | of filters).

Проверете дюзите (Проверка на дюзите).
